Réalisation d'un schéma-bloc

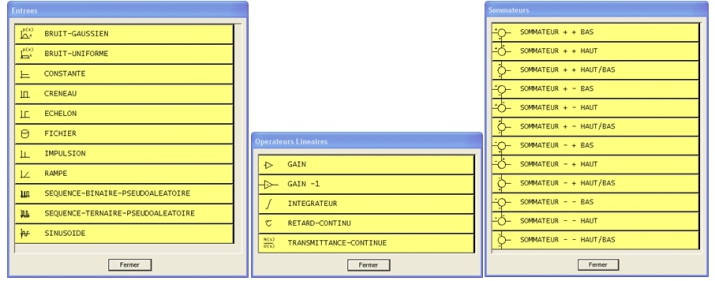

Afin de créer un schéma-bloc, il faut aller dans le menu « Modèles ». Vous pouvez sélectionner Modèles\Tous ou sinon sortez uniquement les modèles qui vous intéressent : Modèles\Entrées, Modèles\Opérateurs Linéaires et Modèles\Sommateurs, ces fenêtres apparaissent à la droite de la fenêtre principale de Did'Acsyde.

Il suffit alors de cliquer sur un des modèles, par exemple sur ÉCHELON puis de le placer sur l'éditeur de schéma bloc à l'endroit désiré. Si les blocs sont sur une chaîne de retour, vous pouvez en changer l'orientation en cliquant sur une des 4 flèches . Laissez suffisamment de place entre les sommateurs et les blocs.

Les blocs apparaissent en pointillés tant que les valeurs ou fonctions de transfert n'ont pas été complétement définies.

Une fois tous les blocs disposés de manière suffisamment espacée, vous pouvez mettre en place la sortie et les liaisons (Les points de prélèvement se créent automatiquement), vous pouvez même être amené à mettre en place des nœuds (par exemple pour pouvoir étudier la FTBO d'un système, on met en place un nœud sur la chaîne de retour avant le sommateur).

L'utilisation de CTRL+C (copier) et CTRL+V (coller) est possible.
