Exercice : Étude des systèmes du 2° ordre

Étude des systèmes du 2° ordre

La transmittance des systèmes du 2° ordre s'écrit sous la forme canonique suivante :

Avec le gain statique, l'amortissement et la pulsation propre non amortie.

Étude informatique sous Scilab

Dans un premier temps, nous allons réaliser un programme Scilab permettant de tracer les réponses temporelles d'un système du second ordre à partir d'un programme sous Scilab.

Question

Lancez Scilab à partir de l’icône Icône Scilab , la fenêtre ci-dessous s'ouvre.

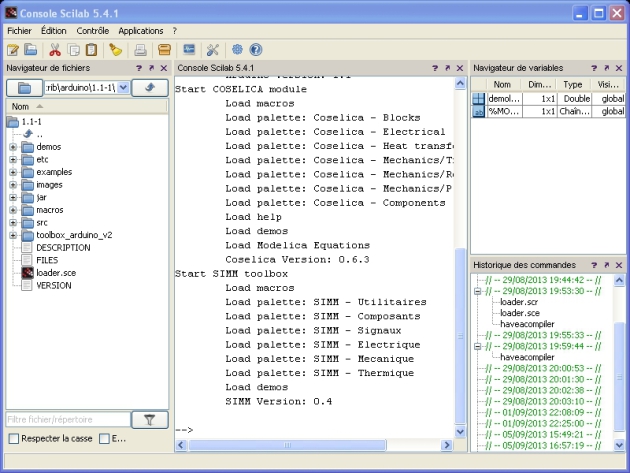

Fenêtre Scilab

La fenêtre Scilab est décomposée en 4 parties :

  • le navigateur de fichier à gauche,

  • la console au centre, zone dans laquelle vous pouvez entrer des lignes de code,

  • le navigateur de variable en haut à droite (liste des variables créée et utilisée),

  • l'historique des commandes en bas à droite.

Cliquez alors sur le bouton Bouton Scinotesen haut à gauche de la fenêtre Scilab permettant d'ouvrir l'éditeur de programme Scilab nommé Scinotes ci dessous.

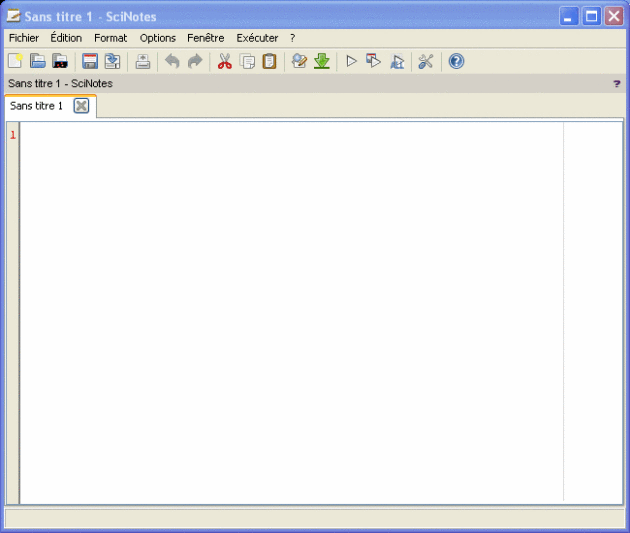

Fenêtre SciNotes

C'est dans cette fenêtre que vous allez éditer le programme permettant de tracer les réponses temporelles des systèmes du second ordre.

Réponse indicielle des systèmes du second ordre

Vous avez vu en 1° année PTSI que les systèmes du second ordre admettent 2 types de réponses indicielles (apériodique ou pseudo-périodique amortie) en fonction de la valeur de . Nous allons utiliser les fonctions de base de Scilab pour tracer ces réponses indicielles et vérifier le cours.

Afin de définir une fonction de transfert sous Scilab, il faut d'abord définir les polynômes en s (variable de Laplace pour les anglo-saxons), puis rentrer la fonction de transfert et spécifier au logiciel que c'est une fonction de transfert .

Un exemple est plus parlant qu'une explication, donc pour créer la fonction de transfert , on tape sur la fenêtre Scinotes :

//définition du polynôme en s

s = poly(0,'s')

//définition de la fonction de transfert

H1 = syslin('c',[5],[2*s^2+0.2*s+1])

Le double // correspond à un commentaire...

Si vous lancez la simulation à partir du bouton Lancement de la simulation, Scilab créé la variable H1 visible dans le navigateur de variable, vous pouvez visualiser cette variable en tapant H1 dans la console Scilab et en validant par Entrée :

Résultat de H1

Il est possible aussi de réaliser des boucles en utilisant la syntaxe for end, là aussi, un exemple est plus parlant :

for i=1:0.5:10

disp(i)

end

Afin de tracer une courbe, il faut utiliser la fonction plot ou plot2d, essayons sur un exemple :

//création d'une fenêtre de courbe

f1=scf(1)

//création d'un vecteur temps

t=0:0.1 :10

//tracé de la courbe

plot2d(t,csim('step',t,H1),3)

Vous pouvez taper help plot2d pour avoir une aide et des exemples sur la fonction plot2d, vous pouvez d'ailleurs faire cela pour toutes les fonctions Scilab. La fonction csim permet de simuler la réponse temporelle d'un système linéaire à partir de la connaissance de sa fonction de transfert, si l'on désire tracer une courbe à partir de son équation temporelle, il suffit de taper par exemple pour la fonction sinus :

plot2d(t,sin(t),5)

Question

A partir des exemples de programme précédents, réalisez un programme permettant d'afficher sur une première fenêtre la réponse à un échelon pour un système du second ordre pour variant de 1 à 10 avec un pas de 1.

Indice

Afin de simplifier le tracé, vous pourrez définir une variable temps réduit, notée variant de 0 à 20 avec un pas de 0.01 s.

Solution

//Définition de la variable de Laplace s et polynome en s

s = poly(0,'s')

// Cas du régime apériodique

f1=scf(1)

two=0:0.01:20

for z=1:10

// Définition du système linéaire défini par la fonction de transfert H2

H2 = syslin('c',[2],[s^2+2*z*s+1])

plot2d(two,csim('step',two,H2),z)

end

xgrid(14)

xtitle("Régime apériodique")

legend(["1","2","3","4","5","6","7","8","9","10"],1)

Question

A partir des exemples de programme précédents, réalisez un programme permettant d'afficher sur une deuxième fenêtre la réponse à un échelon pour un système du second ordre pour variant de 0.1 à 1 avec un pas de 0.1.

Indice

Afin de simplifier le tracé, vous pourrez définir une variable temps réduit, notée variant de 0 à 10 avec un pas de 0.01 s.

Solution

//Cas du régime pseudopériodique

f2=scf(2)

two=0:0.01:10

for z=0.1:0.1:1

H2 = syslin('c',[2],[s^2+2*z*s+1])

plot2d(two,csim('step',two,H2),10*z)

end

xgrid(14)

xtitle("Régime pseudopériodique")

legend(["0.1","0.2","0.3","0.4","0.5","0.6","0.7","0.8","0.9","1"],1)

Il est possible de créer des fonctions afin de les appeler ensuite dans un programme, vous pourrez avoir des informations concernant cette fonction en tapant help function dans la console de commande de Scilab.

Question

Créez une fonction nommée dépassement, nommée D, fonction de l'amortissement z et du numéro de dépassement k, vous pourrez pour cela utiliser la relation du cours.

Solution

function r=D(k,z)

r=exp((-z*k*%pi)/sqrt(1-z^2))

endfunction

Question

A partir de la fonction précédente, réalisez un programme permettant d'afficher sur une troisième fenêtre le tracé des dépassement en fonction de l'amortissement . Vous ferez varier entre les valeurs 0.01 et 0.99 avec un pas de 0.01, vous afficherez les courbes pour les 10 premiers dépassements.

Indice

La courbe doit être affichée en échelle Log-Log, vous pouvez obtenir des informations sur les graphes en tapant dans la console help plot2d.

Solution

//Tracé du dépassement en fonction de ksi

f3=scf(3)

z=0.01:0.01:0.99

for k=1:10

f=[]

for x=0.01:0.01:0.99

f=[f,D(k,x)]

end

plot2d("ll",z,f,style=k,strf="011",rect=[0.01,0.01,1,1])

end

xgrid(14)

xtitle("Dépassement en fonction de ksi")

legend(["k=1","k=2","k=3","k=4","k=5","k=6","k=7","k=8","k=9","k=10"],1)

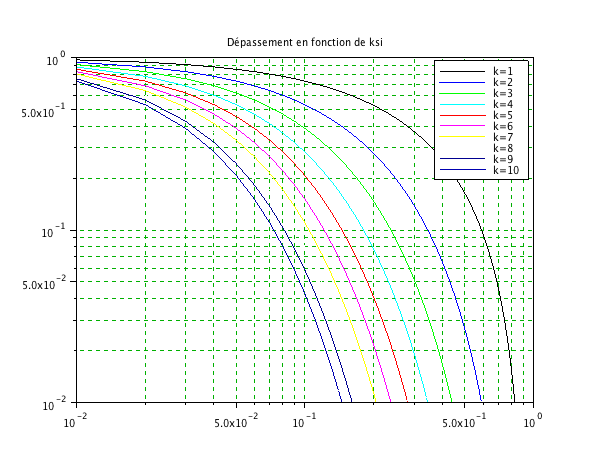

Dépassement en fonction de l'amortissement

Question

Copiez le listing ci-dessous dans Scinotes et exécutez le programme.

clear

// Question 1

function r=s(two,z)

b=z**2-1

if z>1 then

a=sqrt(b) ;

r=1+exp(-two*(z+a))*(1/2/(z*a+b))-exp(-two*(z-a))*(1/2/(z*a-b))

else if z<1 then

a=sqrt(-b) ;

r=1-exp(-two*z)/a*sin(two*a+asin(a))

else if z==1 then

r=1-(1+two)*exp(-two)

end

end

end

endfunction

// Question 2

f1=scf(1)

two=0:0.01:10

for z=1:10

f=[]

for x=0:0.01:10

f=[f,s(x,z)]

end

plot2d(two,f,style=z)

end

xgrid(14)

xtitle("Régime apériodique")

legend(["1","2","3","4","5","6","7","8","9","10"],1)

// Question 3

f2=scf(2)

two=0:0.01:10

for z=0.1:0.1:1

f=[]

for x=0:0.01:10

f=[f,s(x,z)]

end

plot2d(two,f,style=z*10)

end

xgrid(14)

xtitle("Régime apériodique")

legend(["1","2","3","4","5","6","7","8","9","10"],1)

// Question 4

function r=dans_bande(v)

if v>=0.95 & v<=1.05 then

r=1

else

r=0

end

endfunction

// Question 5

liste_z=[]

liste_trwo=[]

pas_z=0.01

pas_two=0.05

//z<0.6

//On teste la sortie de bande en partant d'une valeur de two suffisamment grande.

//Le temps de réponse réduit étant décroissant, on peut à chaque itération de z,

//repartir avec la dernière valeur de trwo déterminée.

two=400

z=0.01

while z<0.6

while dans_bande(s(two,z))

two=two-pas_two

end

two=two+pas_two ;

liste_z=[liste_z,z] ;

liste_trwo=[liste_trwo,two] ;

z=z+pas_z

end

//z>0.6 et z<=1

//On teste la sortie de bande en partant d'une valeur de two suffisamment grande.

//A chaque itération de z, on prend two=7 comme valeur de départ.

z=0.6

while z<=1

two=7 ;

while dans_bande(s(two,z))

two=two-pas_two

end

two=two+pas_two

liste_z=[liste_z,z] ;

liste_trwo=[liste_trwo,two] ;

z=z+pas_z

end

// z>=1

//On teste l'entrée de bande en partant d'une valeur de two suffisamment petite.

//Le temps de réponse réduit étant croissant, on peut à chaque itération de z,

//repartir avec la dernière valeur de trwo déterminée.

z=1

two=0

while z<50

while ~(dans_bande(s(two,z)))

two=two+pas_two

end

two=two-pas_two

liste_z=[liste_z,z] ;

liste_trwo=[liste_trwo,two] ;

z=z+pas_z

end

f3=scf(3)

plot2d(liste_z,liste_trwo,logflag="ll")

xgrid(14)

xtitle("Temps de réponse réduit","Amortissement z","trwo")

Vous obtenez alors un tracé de l'abaque de temps de réponse réduit. Expliquez la forme de la courbe.

Solution

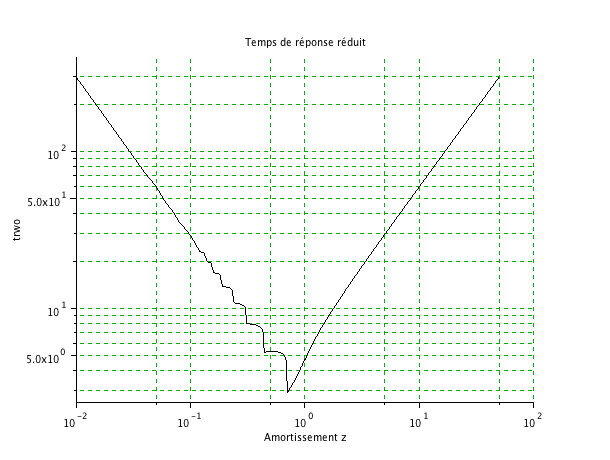

Abaque de temps de réponse réduit

Étude des fonctions du 2° ordre à partir de Xcos

Le module Xcos est accessible à partir du bouton Bouton Xcos, après appui sur ce bouton, une fenêtre vierge de travail s'ouvre et le navigateur de palette apparaît.

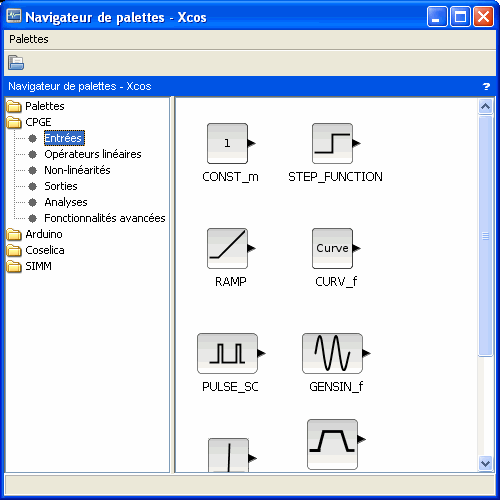

Palette de Xcos

Nous utiliserons plus particulièrement les modèles du module CPGE mais il est tout à fait possible d'utiliser les modèles des autres module si besoin est. Afin de réaliser un modèle, il faut d"finir la durée de simulation, pour cela, il faut insérer le modèle REP_TEMP sur le modèle créé.

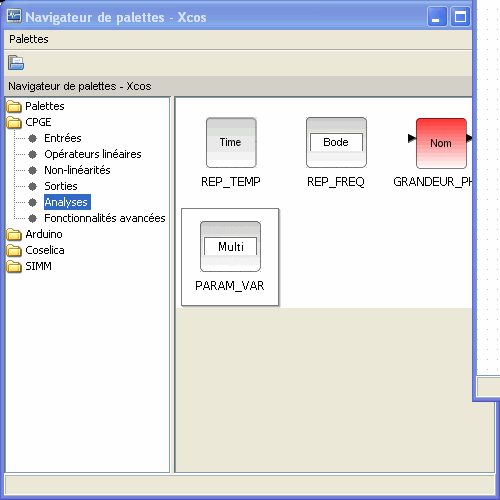

Outils d'analyse

Question

En important sur votre feuille vierge Xcos les éléments Step_function, CLR, Scope, Rep_temp, créez un schéma bloc correspondant à la fonction de transfert définie ci-dessous.

Dans un premier temps, nous allons vérifier les caractéristiques générales de la réponse à un échelon pour le système du 2° ordre ci-dessus.

Tracez la réponse temporelle de cette fonction et retrouvez les caractéristiques , et la tangente à l'origine.

Solution
Exemple de fonction du 2° ordre

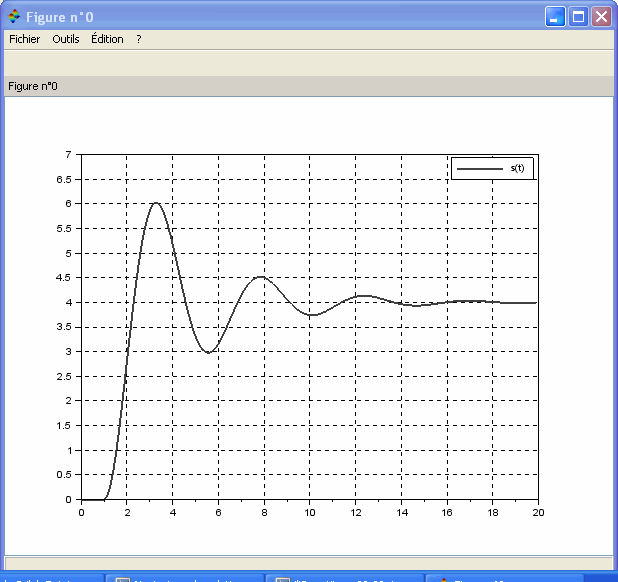

Résultat de la simulation

On désire à présent étudier l'effet d'une variation de et de sur la réponse du système du second ordre. Pour cela, nous allons utiliser le modèle PARAM_VAR disponible dans le module CPGE, section Analyse. Afin d'utiliser ce bloc, il faut au préalable définir les paramètres variables. Pour cela, il faut aller dans le menu Simulation et sélectionner Modifier le contexte, vous pouvez alors définir les paramètres symboliques que vous voulez intégrer dans votre modèle.

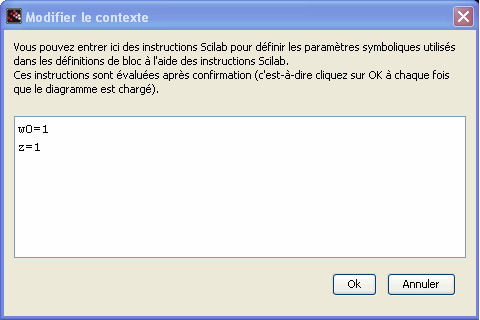

Modifier le contexte

Modifiez votre schéma bloc à partir de Xcos afin d'introduire , et variables.

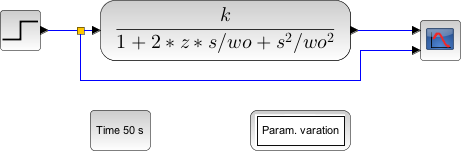

Schéma Xcos 2° ordre

Question

Nous désirons étudier l'effet de l'amortissement . Afin de faciliter l'introduction des valeurs dans Xcos, nous allons choisir une pulsation propre non amortie de . On prendra et variable. Conclure quant à l'effet de l'amortissement sur la forme de la réponse. Effectuez un zoom sur l'origine et conclure quant à la tangente à l'origine dans le cas d'un système du second ordre.

Indice

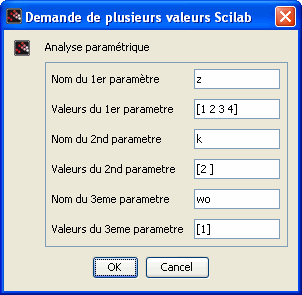

Paramètres variables
Solution

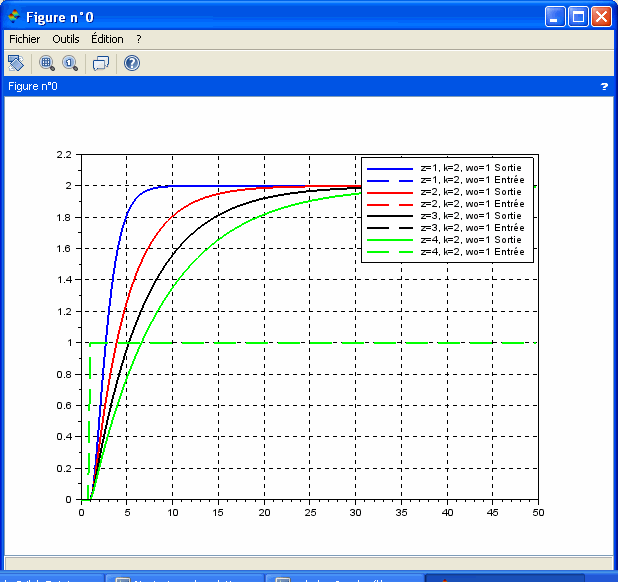

Z supérieur à 1

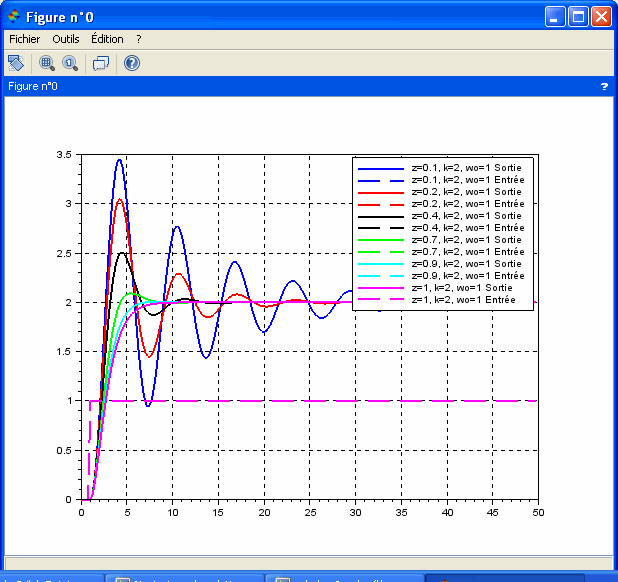

Z inférieur à 1

Question

Dans le cas de , mesurez la pseudo-période et comparez cette pseudo-période avec celle que vous avez calculé à partir de la relation du cours. Conclure. Donnez la valeur de l'instant du premier dépassement en fonction de la pseudo-période du système.

On s'intéresse à présent à l'influence de la pulsation propre non amortie sur la forme de la réponse à un échelon.

Pour , tracez les réponses à un échelon pour différentes valeurs de la pulsation propre non amortie . Conclure quant à l'effet de la pulsation propre amortie sur la forme de la réponse à un échelon pour un système du 2° ordre (temps de réponse, dépassement).

Solution

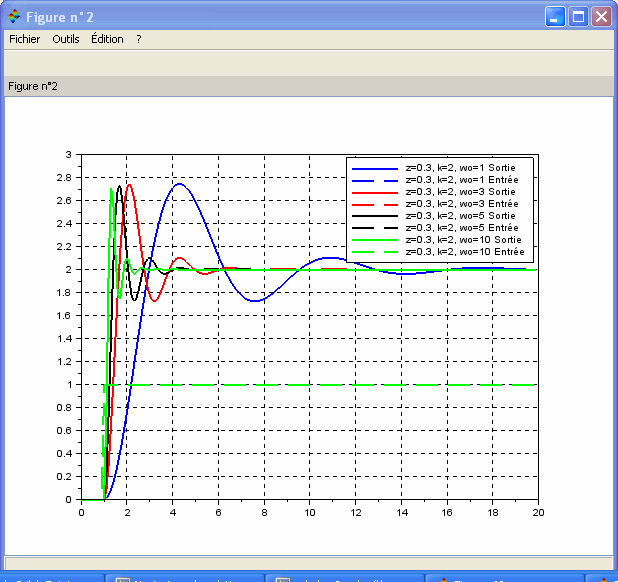

Variation de la pulsation propre

Question

Dans le cas où , et , déterminez les pôles de la fonction de transfert et tracez la réponse à cette fonction de transfert sous la forme d'un produit de deux 1° ordre et sous la forme d'un second ordre. Conclure.

Déterminez les deux fonctions du premier ordre définies à partir des deux pôles précédents (veillez à garder un gain unitaire pour toutes ces fonctions de transfert). Tracez ensuite la réponse temporelle à un échelon pour les deux fonctions de premier ordre séparément (attention au gain), comparez les réponses temporelles avec celle de la fonction du second ordre produit des deux premières. Conclure.

Indice

Vous pouvez repartir du schéma bloc précédent, il suffit alors de rajouter des entrées sur le Scope (double clic) et de réaliser 3 branches en parallèles avec d'une part le système du second ordre et d'autre part, les deux systèmes du 1° ordre.

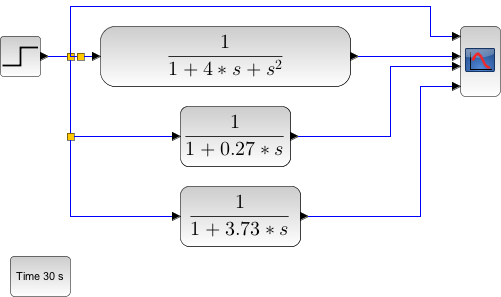

Schéma Xcos comparatif 1° et 2° ordre
Solution

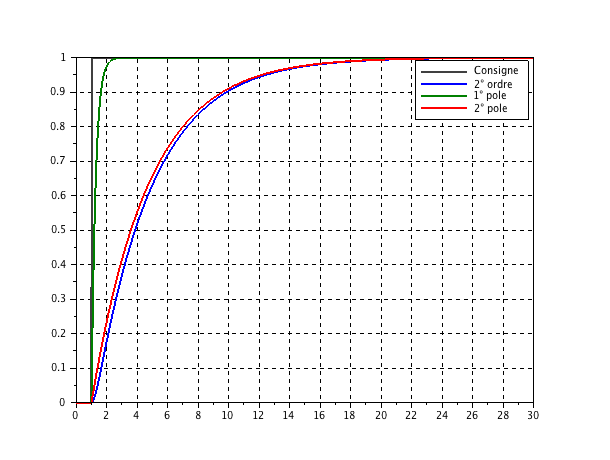

Réponse indicielle comparée d'un 2° ordre amorti et des deux 1° ordres le composant

Question

On s'intéresse à présent à la réponse à une rampe pour un système du 2° ordre. Choisissez une rampe unitaire et un gain statique de 1 pour votre fonction de transfert. Tracez les réponses à une rampe pour des fonctions du second ordre avec . Quelles conclusions pouvez vous déduire de ces courbes ? Est-il facile d'identifier un système du second ordre grâce à sa réponse à une rampe ?

Indice

Vous pouvez partir du tracé pour un échelon et il suffit de remplacer l'échelon par une rampe.

Schéma rampe Xcos d'un système du 2° ordre
Solution

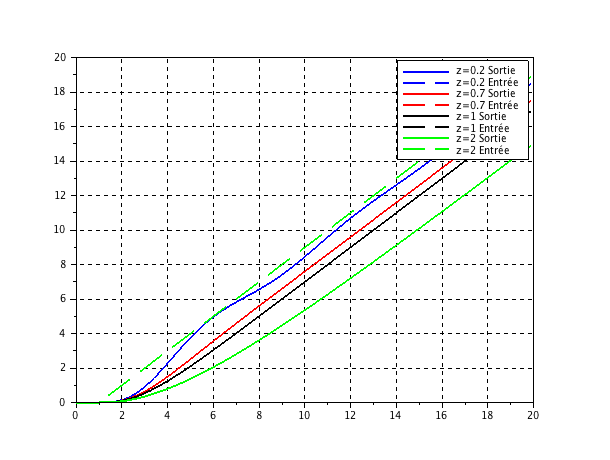

Réponse à une rampe d'un système du 2° ordre
